【條型光源】
產品特色
- 可依不同架設方式打側光、斜射及直射照明效果
- 採高亮度LED密集的排列方式,為狹長型的照明範圍
- 可加上擴散片,產生較均勻的光線,亦可作為長型背光源使用
- 此系列有多種發光尺寸可供選擇,亦可依需求訂製
- 亦可加貼散熱片或平行光膜,有效提升2至3倍亮度
適合用途
- 用於一般照明、標籤檢查、印刷檢驗及條碼判讀
- 邊緣檢查、玻璃面或光亮材質的表面刮傷檢查
- 汙點及微塵顆粒檢測
- AOI自動檢測系統光源

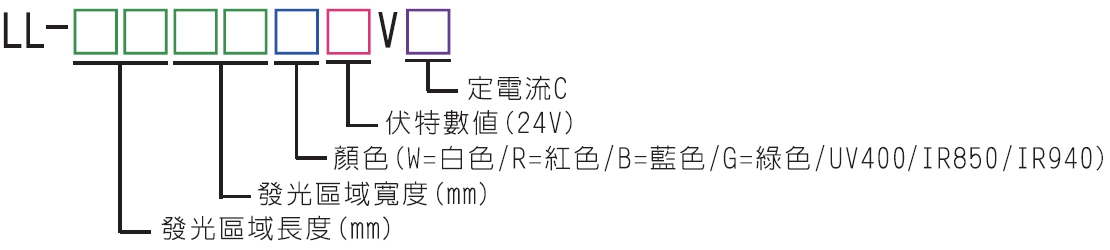

型號說明
檢測實例
-

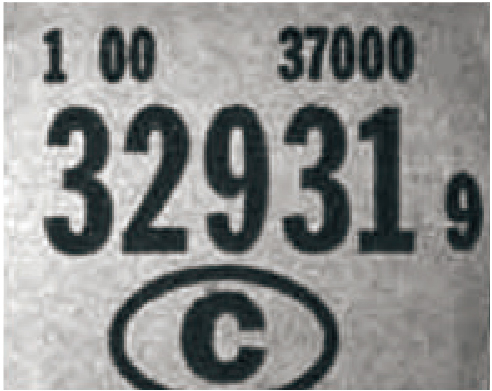

用條光檢測包裝表面,字樣可輕易辨別
-

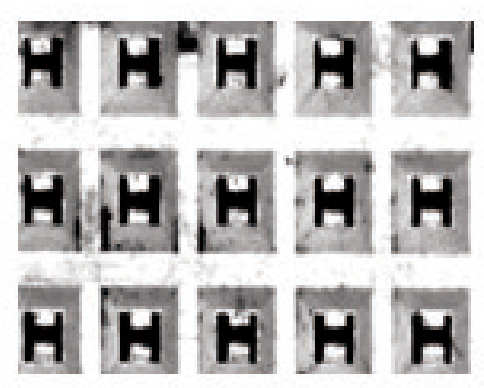

用條光檢測端子連接器,縫隙清晰可見
產品規格表
型號 | 顏色 |
發光區域 |
消耗功率 |
---|---|---|---|
LL-3015 |
|
30 x 15 |
|
LL-5015 |
|
55 x 15 |
|
LL-5030 |
|
55 x 30 |
|
LL-6530 |
|
68 x 30 |
|
LL-10015 |
|
110 x 15 |
|
LL-10030 |
|
108 x 30 |
|
LL-15015 |
|
150 x 15 |
|
LL-15030 |
|
150 x 30 |
|
LL-20015 |
|
200 x 15 |
|
LL-20030 |
|
200 x 30 |
|
LL-27015 |
|
270 x 15 |
|
LL-27030 |
|
270 x 30 |
|
LL-43515 |
|
435 x 15 |
|
註: 1.白光
藍光
紅光
UV400nm
850nm紅外線光
940nm紅外線光 2.單位:mm
型號 | LL-3015 | LL-5015 | LL-5030 | LL-6530 |
顏色 |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
發光區域 | 30 x 15 | 55 x 15 | 55 x 30 | 68 x 30 |
消耗功率 |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
型號 | LL-10015 | LL-10030 | LL-15015 | LL-15030 |
顏色 |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
發光區域 | 110 x 15 | 108 x 30 | 150 x 15 | 150 x 30 |
消耗功率 | ![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
型號 | LL-20015 | LL-20030 | LL-27015 | LL-27030 |
顏色 |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() |
![]() |
發光區域 | 200 x 15 | 200 x 30 | 270 x 15 | 270 x 30 |
消耗功率 | ![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() |
![]() |
![]() |
型號 | LL-43515 |
顏色 |
![]() |
發光區域 | 435 x 15 |
消耗功率 | ![]() |
註: 1.白光
藍光
紅光
UV400nm
850nm紅外線光
940nm紅外線光 2.單位:mm
