【拱型光源】
產品特色
光束可間接多角度打光至待測物，適用於圓柱高反光材質。
如曲面柱狀體的樣品，更能使取像面均勻照射至影像， 有效打光角度可達160度(接近水平)，採用高功率LED增加漫射的亮度。
適合用途
金屬柱體物件、PCB、汽車塑面曲面物件、醫療藥物包裝易反光膠膜 等檢測或辨識

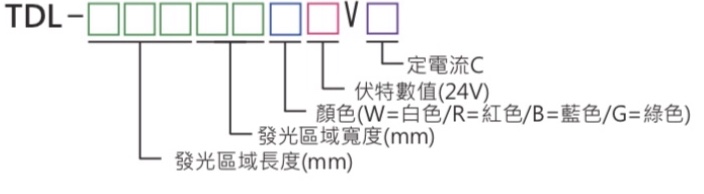

型號說明
檢測實例
-
(使用照片”外同軸檢測實例”) 使用外同軸光源檢測金屬柱狀表面照射範圍較窄，無法完整照射在球狀曲面上
-
(使用照片”拱形光源檢測實例”) 使用拱型光源照射範圍較廣，發光角度可達到160度，照射球狀單面曲面
-
(使用照片”拱形光源+外同軸檢測實例”) 拱型光源搭配外同軸光源使用可補齊縫隙陰影
產品規格表
| 型號 | 顏色 |
內/外徑 |
消耗功率 |
|---|---|---|---|
| TDL-9020 |
|
90x20 (開90x20mm長孔) |
|
| TDL-9020-D45 |
|
90x20 (開Ø45mm圓孔) |     24V/1.25A |
| TDL-16020 |
|
160x20 (開160x20mm長孔) |
|
| |
330x20 (開330x20mm長孔) | 24V/3.75A |
|
| |
450x20 (開450x20mm長孔) | 24V/5A |
註: 1. 白光 藍光 綠光 紅光 2. 單位:mm
| 型號 | 顏色 |
內/外徑 |
消耗功率 |
|---|---|---|---|
| TDL-9020 |
|
90x20 (開90x20mm長孔) |
|
| TDL-9020-D45 |
|
90x20 (開Ø45mm圓孔) | 24V/1.25A |
| TDL-16020 |
|
160x20 (開160x20mm長孔) |
|
| |
330x20 (開330x20mm長孔) | 24V/3.75A |
|
| |
450x20 (開450x20mm長孔) | 24V/5A |
註: 1. 白光 藍光 綠光 紅光 2. 單位:mm
