【高亮度聚光型線型光源】
產品特色
- 相較於一般光源，光束趨近平行不散射，適用於較長的工作距離
- 特殊勻光效果，看不到LED顆粒，並採用高功率LED亮度可高達160萬Lux
- 可依照客戶端的需求，做客製化的服務，最長可達3000mm(客製)
- 可加風扇提高光源亮度；亦可提供拆卸式同軸分光鏡模組變同軸線光，可運用在同軸立體元件檢測，例如:SMT等...
適合用途
- 紡織品、SMT、PCB、玻璃面板、大面積立體物件、插件端子、金屬捲繞物、高速印刷品質檢測與辨識等....

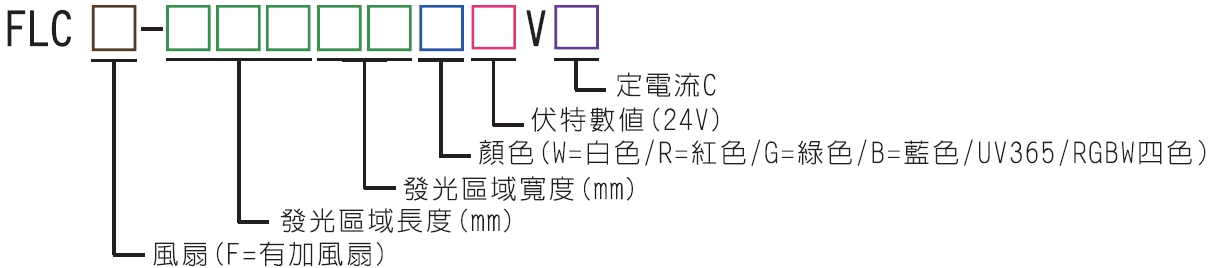

型號說明
檢測實例
-

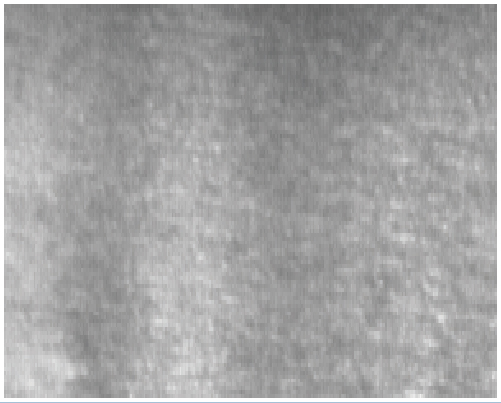

用標準線光檢測大面積金屬表面均勻性較差
-

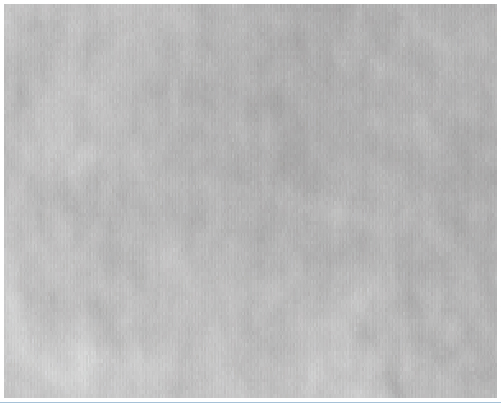

用聚光型線光檢測大面積金屬表面均勻性好
產品規格表
| 型號 | 顏色 | 發光區域 | 消耗功率 | ||
|---|---|---|---|---|---|
| 有風扇(FLCF) | 無風扇(FLC) | 有風扇(FLCF) | 無風扇(FLC) | ||
| FLCF-5020 | FLC-5020 |
|
50 x 20 |
|
|
| FLCF-15020 | FLC-15020 |       |
150 x 20 | 24V/65W |
24V/39W |
| FLCF-25020 | FLC-25020 | |
250 x 20 | 24V/108W |
24V/65W |
| FLCF-10020 | FLC-10020 |
|
100 x 20 |
|
|
| FLCF-20020 | |
200 x 20 |
24V/86W |
24V/52W |
|
| FLC-30020 | |
300 x 20 | 24V/130W |
24V/78W |
|
| FLCF-40020 | FLC-40020 | |
400 x 20 |
24V/173W |
24V/104W |
| FLCF-50020 | FLC-50020 | |
500 x 20 |
24V/216W |
24V/130W |
| FLCF-60020 | FLC-60020 | |
600 x 20 |
24V/259W |
24V/156W |
| FLCF-70020 | FLC-70020 | |
700 x 20 |
24V/302W |
24V/181W |
| FLCF-80020 | FLC-80020 | |
800 x 20 |
24V/346W |
24V/207W |
| FLCF-90020 | FLC-90020 | |
900 x 20 |
24V/389W |
24V/233W |
| FLCF-100020 | FLC-100020 | |
1000 x 20 |
24V/432W |
24V/259W |
| FLCF-110020 | FLC-110020 | |
1100 x 20 |
24V/475W |
24V/285W |
| FLCF-120020 | FLC-120020 | |
1200 x 20 |
24V/518W |
24V/311W |
| FLCF-130020 | FLC-130020 | |
1300 x 20 |
24V/562W |
24V/337W |
| FLCF-140020 | FLC-140020 | |
1400 x 20 |
24V/605W |
24V/363W |
| FLCF-150020 | FLC-150020 | |
1500 x 20 |
24V/648W |
24V/389W |
| FLCF-160020 | FLC-160020 | |
1600 x 20 |
24V/691W |
24V/415W |
| FLCF-170020 | FLC-170020 | |
1700 x 20 |
24V/734W |
24V/441W |
| FLCF-180020 | FLC-180020 | |
1800 x 20 |
24V/778W |
24V/467W |
註: 1. 白光 藍光 綠光 紅光 UV365nm 可切換白、藍、紅、綠光 2. 單位:mm
| 型號 | 有風扇(FLCF) | FLCF-5020 | FLCF-15020 | FLCF-25020 |
| 無風扇(FLC) | FLC-5020 | FLC-15020 | FLC-25020 | |
| 顏色 |
|
|
|
|
| 發光區域 | 50 x 20 | 150 x 20 | 250 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/24W |
24V/65W |
24V/108W |
| 無風扇(FLC) |
24V/19W |
24V/39W |
24V/65W |
|
| 型號 | 有風扇(FLCF) | FLCF-10020 | FLCF-20020 | FLCF-30020 | FLCF-40020 |
| 無風扇(FLC) | FLC-10020 | FLC-20020 | FLC-30020 | FLC-40020 | |
| 顏色 |
|
|
|
|
|
| 發光區域 | 100 x 20 | 200 x 20 | 300 x 20 | 400 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/43W |
24V/86W |
24V/130W |
24V/173W |
| 無風扇(FLC) |
24V/26W |
24V/52W |
24V/78W |
24V/104W |
|
| 型號 | 有風扇(FLCF) | FLCF-50020 | FLCF-60020 | FLCF-70020 | FLCF-80020 |
| 無風扇(FLC) | FLC-50020 | FLC-60020 | FLC-70020 | FLC-80020 | |
| 顏色 |
|
|
|
|
|
| 發光區域 | 500 x 20 | 600 x 20 | 700 x 20 | 800 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/216W |
24V/259W |
24V/302W |
24V/346W |
| 無風扇(FLC) |
24V/130W |
24V/156W |
24V/181W |
24V/207W |
|
| 型號 | 有風扇(FLCF) | FLCF-90020 | FLCF-100020 | FLCF-110020 | FLCF-120020 |
| 無風扇(FLC) | FLC-90020 | FLC-100020 | FLC-110020 | FLC-120020 | |
| 顏色 |
|
|
|
|
|
| 發光區域 | 900 x 20 | 1000 x 20 | 1100 x 20 | 1200 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/389W |
24V/432W |
24V/475W |
24V/518W |
| 無風扇(FLC) |
24V/233W |
24V/259W |
24V/285W |
24V/311W |
|
| 型號 | 有風扇(FLCF) | FLCF-130020 | FLCF-140020 | FLCF-150020 | FLCF-160020 |
| 無風扇(FLC) | FLC-130020 | FLC-140020 | FLC-150020 | FLC-160020 | |
| 顏色 |
|
|
|
|
|
| 發光區域 | 1300 x 20 | 1400 x 20 | 1500 x 20 | 1600 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/562W |
24V/605W |
24V/648W |
24V/691W |
| 無風扇(FLC) |
24V/337W |
24V/363W |
24V/389W |
24V/415W |
|
| 型號 | 有風扇(FLCF) | FLCF-170020 | FLCF-180020 |
| 無風扇(FLC) | FLC-170020 | FLC-180020 | |
| 顏色 |
|
|
|
| 發光區域 | 1700 x 20 | 1800 x 20 | |
| 消耗功率 | 有風扇(FLCF) |
24V/734W |
24V/778W |
| 無風扇(FLC) |
24V/441W |
24V/467W |
|
註: 1. 白光 藍光 綠光 紅光 UV365nm 可切換白、藍、紅、綠光 2. 單位:mm
