【可調式回型光源】
產品特色
- 特殊高亮度設計，可縮短攝影機所需曝光時間，適合高速樣品線上檢測
- 可調角度回光:提供0~90度之間的照射角度，可搭配不同特性的待測物及工作距離
- 可加上擴散片，產生較均勻的光線做檢測
- 尚有客製化光源可供選用
適合用途
- 表面印刷、銲錫分布狀況、IC腳位偏差及PC板缺件等檢測
- 各種玻璃基板、鏡片或晶圓表面刮痕、微塵顆粒檢測

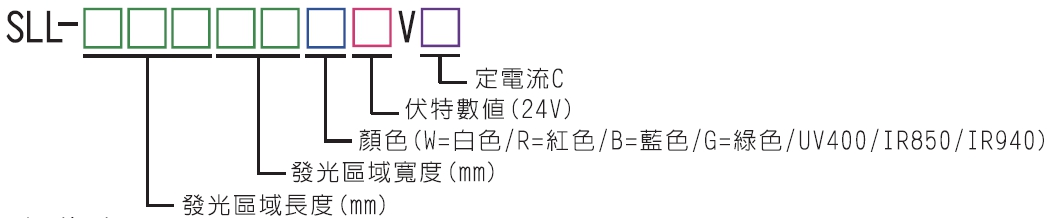

型號說明
檢測實例
-

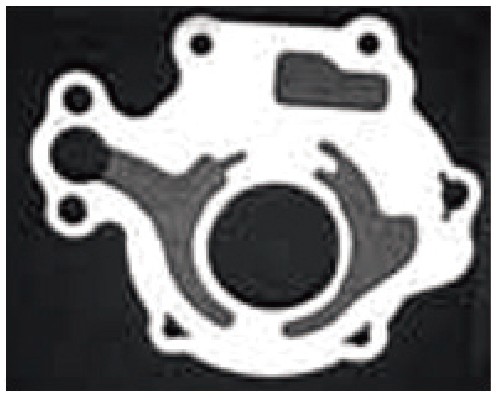

檢測工件邊緣，可看到對比度很明顯
-

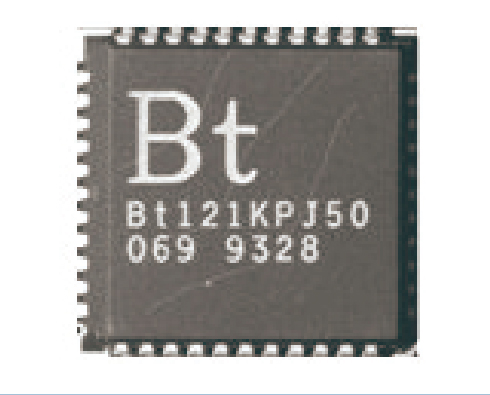

可看到表面字樣完整，而且有刮痕
產品規格表
| 型號 | 顏色 |
發光區域 |
消耗功率 |
|---|---|---|---|
| SLL-5015 |
|
55 x 15 |
|
| SLL-5030 |
|
55 x 30 |
|
| SLL-10015 |
|
110 x 15 |
|
| SLL-10030 |
|
110 x 30 |
|
| SLL-15015 |
|
150 x 15 |
|
| SLL-15030 |
|
150 x 30 |
|
| SLL-20015 |
|
200 x 15 |
|
| SLL-20030 |
|
200 x 30 |
|
註: 1.
白光
藍光
綠光
紅光
UV400nm
850nm紅外線光
940nm紅外線光 2. 單位:mm
| 型號 | SLL-5015 | SLL-5030 | SLL-10015 | SLL-10030 |
| 顏色 |
|
|
|
|
| 發光區域 | 55 x 15 | 55 x 30 | 110 x 15 | 110 x 30 |
| 消耗功率 |
24V/19.2W 24V/19.2W 24V/19.2W 24V/19.2W 24V/19.2W 24V/14.4W 24V/14.4W |
24V/28.8W 24V/28.8W 24V/28.8W 24V/28.8W 24V/28.8W 24V/23W 24V/23W |
24V/48W 24V/48W 24V/48W 24V/48W 24V/48W 24V/46.1W 24V/46.1W |
24V/57.6W 24V/57.6W 24V/57.6W 24V/57.6W 24V/57.6W 24V/34.6W 24V/34.6W |
| 型號 | SLL-15015 | SLL-15030 | SLL-20015 | SLL-20030 |
| 顏色 |
|
|
|
|
| 發光區域 | 150 x 15 | 150 x 30 | 200 x 15 | 200 x 30 |
| 消耗功率 |
24V/60W 24V/60W 24V/60W 24V/60W 24V/60W 24V/57.6W 24V/57.6W |
24V/60W 24V/60W 24V/60W 24V/60W 24V/60W 24V/36W 24V/36W |
24V/67.2W 24V/67.2W 24V/67.2W 24V/67.2W 24V/67.2W 24V/60.5W 24V/60.5W |
24V/67.2W 24V/67.2W 24V/67.2W 24V/67.2W 24V/67.2W 24V/40.3W 24V/40.3W |
註: 1. 白光 藍光 綠光 紅光 UV400nm 850nm紅外線光 940nm紅外線光 2. 單位:mm
