【環型光源】
產品特色
- 依燈源種類、照射角度特性，有效工作距離自10~150mm
- 可依亮度需求選用一至多圈LED組成之環光
- 加上擴散片即可適合反射或不反射工件檢測使用
- 搭配VISWELL調光器可作連續或閃頻(strobe)照明使用
- 使用可撓性電路板裝配，可準確製作任何角度、尺寸之環型燈源，提高亮度去除照明死角
- 尚有各種尺寸或客製化光源可供選用
適合用途
- 各式物體表面的檢測及辦識
- 2D、3D精密量測設備光源
- AOI自動檢測系統光源
- 標籤或條碼(Bar code)判讀
- 邊緣檢查、表面刮傷檢查
- 做為實體顯微鏡上光源
- PCB光學點(Fiducial mark)判讀
- 各式缺陷或印刷問題等檢測

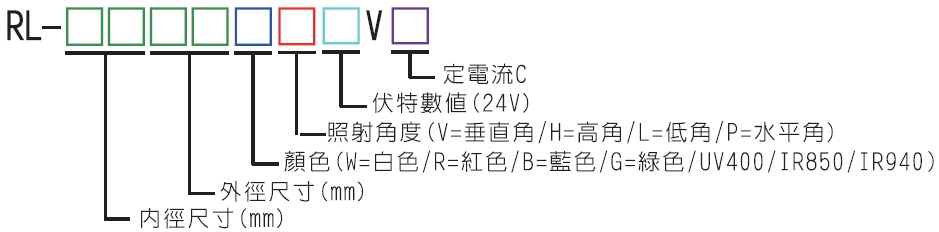

型號說明
檢測實例
-
用紅色環型光源檢測連接圈的破裂
-
用低角度環型光源檢測金屬零件表面的打印凸字
產品規格表
| 型號 | 顏色 | 角度 | 內/外徑 | 建議工作距離 | 消耗功率 |
|---|---|---|---|---|---|
| RL-1643 |
       |
V垂直角/90° | 16/43 | 6 - 35 |
24V/2.9W 24V/2.9W |
| H高角度/70° | 16/43 | 15 - 45 | |||
| L低角度/30° | 16/43 | 6 - 35 | |||
| RL-2850 |
|
V垂直角/90° | 28/50 | 6 - 35 |
24V/3.7W 24V/3.8W |
| H高角度/60° | 28/50 | 25 - 45 | |||
| L低角度/30° | 28/50 | 10 - 30 | |||
| RL-3667 |
|
V垂直角/90° | 36/67 | 30 - 100 |
24V/6.9W 24V/17.3W |
| H高角度/60° | 36/67 | 25 - 80 | |||
| L低角度/30° | 36/67 | 10 - 30 | |||
| RL-5090 |
|
V垂直角/90° | 50/90 | 60 - 100 |
24V/10.1W 24V/14.4W |
| H高角度/70° | 50/90 | 20 - 40 | |||
| L低角度/45° | 50/90 | 20 - 40 | |||
| RL-2348 |
|
P水平角/0° | 23/48 | 0 - 10 |
24V/3.9W 24V/2.5W |
| RL-4070 |
|
P水平角/0° | 40/70 | 0 - 10 |
24V/11.8W 24V/7.6W |
| RL-5790 |
|
P水平角/0° | 57/90 | 0 - 10 |
24V/7.9W 24V/5.0W |
| RL-70100 |
|
P水平角/0° | 70/100 | 0 - 10 |
24V/8.4W 24V/5.76W |
| RL-92122 |
|
P水平角/0° | 92/122 | 0 - 10 |
24V/8.6W 24V/5.76W |
註: 1. 白光 藍光 綠光 紅光 UV400nm 850nm紅外線光 940nm紅外線光 2. 單位:mm
3. 大於RL-5090以上環光建議用挖洞背光取代，光源可以更亮更均勻！
| 型號 | RL-1643 | RL-2850 | RL-3667 | RL-5090 |
| 顏色 |
|
|
|
|
| 角度 | V垂直角/90° | V垂直角/90° | V垂直角/90° | V垂直角/90° |
| H高角度/70° | H高角度/60° | H高角度/60° | H高角度/70° | |
| L低角度/30° | L低角度/30° | L低角度/30° | L低角度/45° | |
| 內／外徑 | 16/43 | 28/50 | 36/67 | 50/90 |
| 建議工作距離 | 6-35(90°) | 6-35(90°) | 30-100(90°) | 60-100(90°) |
| 15-45(70°) | 25-45(60°) | 25-80(60°) | 20-40(70°) | |
| 6-35(30°) | 10-30(30°) | 10-30(30°) | 20-40(45°) | |
| 消耗功率 |
24V/2.9W 24V/2.9W 24V/2.9W 24V/2.9W 24V/2.9W 24V/2.9W 24V/2.9W |
24V/3.7W 24V/3.7W 24V/3.7W 24V/3.7W 24V/3.7W 24V/3.8W 24V/3.8W |
24V/6.9W 24V/6.9W 24V/6.9W 24V/6.9W 24V/6.9W 24V/17.3W 24V/17.3W |
24V/10.1W 24V/10.1W 24V/10.1W 24V/10.1W 24V/10.1W 24V/14.4W 24V/14.4W |
| 型號 | RL-2348 | RL-4070 | RL-5790 | RL-70100 | RL-92122 |
| 顏色 |
|
|
|
|
|
| 角度 | P水平角/0° | P水平角/0° | P水平角/0° | P水平角/0° | P水平角/0° |
| 內／外徑 | 23/48 | 40/70 | 57/90 | 70/100 | 92/122 |
| 建議工作距離 | 0-10(0°) | 0-10(0°) | 0-10(0°) | 0-10(0°) | 0-10(0°) |
| 消耗功率 |
24V/3.9W 24V/3.9W 24V/3.9W 24V/3.9W 24V/3.9W 24V/2.5W 24V/2.5W |
24V/11.8W 24V/11.8W 24V/11.8W 24V/11.8W 24V/11.8W 24V/7.6W 24V/7.6W |
24V/7.9W 24V/7.9W 24V/7.9W 24V/7.9W 24V/7.9W 24V/5.0W 24V/5.0W |
24V/8.4W 24V/8.4W 24V/8.4W 24V/8.4W 24V/8.4W 24V/5.76W 24V/5.76W |
24V/8.6W 24V/8.6W 24V/8.6W 24V/8.6W 24V/8.6W 24V/5.76W 24V/5.76W |
註: 1. 白光 藍光 綠光 紅光 UV400nm 850nm紅外線光 940nm紅外線光 2. 單位:mm
3. 大於RL-5090以上環光建議用挖洞背光取代，光源可以更亮更均勻！
